Opis produktu

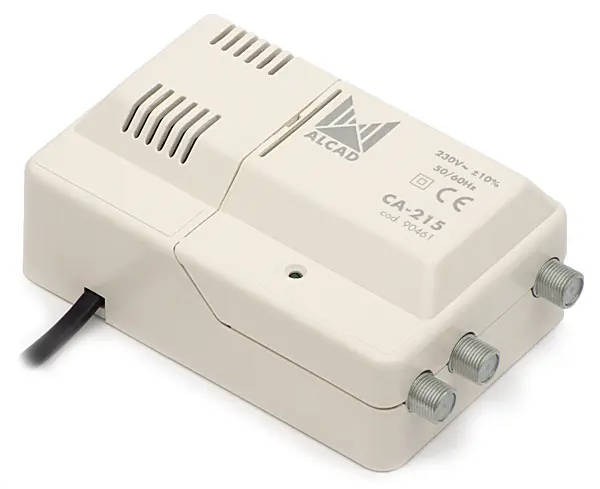

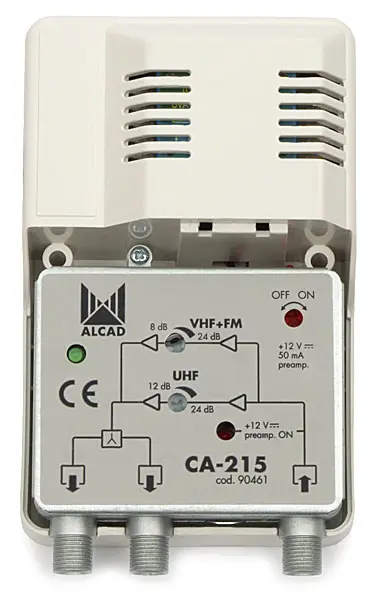

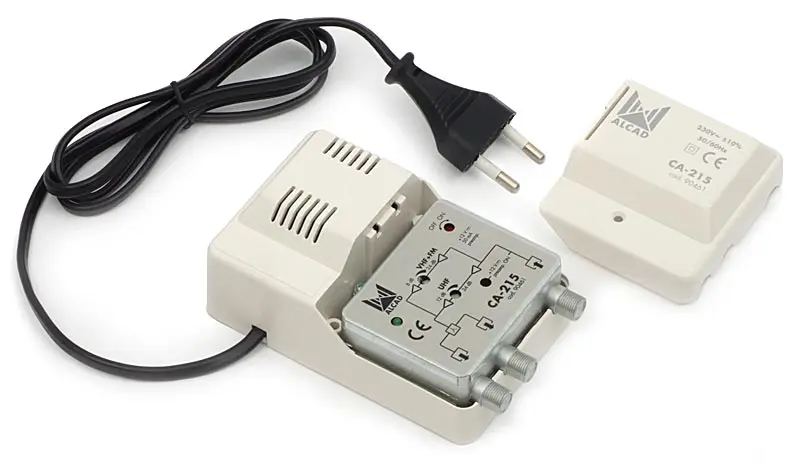

Wzmacniacz CA-215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.
Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.
Bezpieczeństwo podczas użytkowania wzmacniacza
Wzmacniacz CA-215 jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-215 umożliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych.
Dane techniczne
|
typ |
CA-215 |
||
|
wyjścia |
2 |
||
|
zakres częstotliwości |
pasmo |
VHF |
UHF |
|
MHz |
40 - 400 |
470 - 862 |
|
|
wzmocnienie |
dB |
24±2 |
22±1 |
| regulacja wzmocnienia | dB | 16 | 12 |
|
poziom wyjściowy |
dBμV |
105 DIN45004B |
|
|
współczynnik szumów |
dB |
< 4,5 |
< 3 |
|
tłumienie odbić |
dB |
> 10 |
|
| zasilanie przedwzmacniaczy | V/mA |
12/60 |
|
|
zasilanie |
V |
230±10% 50/60 Hz |
|
|
VA |
5,5 |
||
Produktmerkmale
-
Ilość wyjść
2
-
Max. poziom wyjściowy dBµV
105
-
Max. wzmocnienie dB
24
-
Dodatkowe cechy
Zasilanie przedwzmacniaczy
