Opis produktu
Zestaw antenowy Spacetronik SPL-G30M MiMo służy do odbioru sygnałów operatorów komórkowych w technologii MiMo (dwie anteny zamontowane w biegunowości X).
Zestaw antenowy obsługuje zakres częstotliwości od LTE 800 do LTE 2,6 GHz. Zestaw jest idealny aby podłączyć go do routera Wi-Fi lub modemu MiMo.
Jeden zestaw zawiera dwie anteny (jedna dla górnej i jedna dla dolnej pozycji montażowej) z tymi samymi danymi technicznymi. Zestaw zawiera 2x kabel SMA o długości 10m

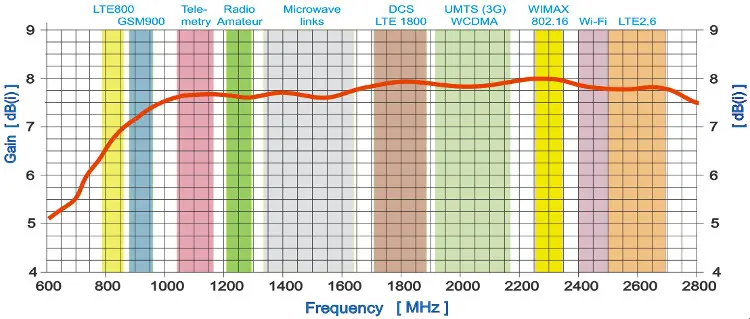

Wykres Zysk/Częstotliwość

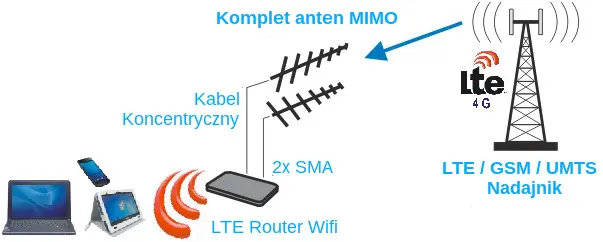

Przykładowy schemat podłączenia
Wykres Zysk/Częstotliwość
Przykładowy schemat podłączenia
Cechy anteny Spacetronik SPL-G30M
- Pasmo częstotliwości: LTE 800 (790-862 MHz), GSM 900 (880-960 MHz), DCS 1800 (1710-1880 MHz), UMTS (3G) (1920-2170 MHz), Wi-Fi (WLAN) ( 2401-2495 MHz) i LTE 2,6 GHz (2,5-2,7 GHz)
- Liczba elementów: 30
- Wzmocnienie: 6,5-8 dB (i)
- Max. VSWR: < 1,5: 1
- Ratio F / B: 23 dB
- Szerokość belki: pozioma 76 °; Pionowa 68 °
- Polaryzacja: 45 °
- Impedancja: 50 Ohm
- Max. podłączenie zasilania: 50 W
- Długość anteny: 45 cm
- Przewód koncentryczny: impedancja 50 Ohm, długość kabla 10 m, »SMA« wtyk męski na końcu kabla
- Montaż na maszcie o średnicy zewnętrznej: 20-50 mm
- Minimalna odległość między antenami: 57 cm
- Optymalna odległość między antenami: 84 cm
Produktmerkmale
-
Częstotliwość anteny GSM
częstotliwość 1800 LTE
częstotliwość 2100 3G
częstotliwość 2600 LTE
częstotliwość 900 GSM
częstotliwość 800 LTE -
Zakończenie anteny
wtyk SMA męski
2 x wtyk SMA (technologia MIMO) -
Długość kabla
10m
