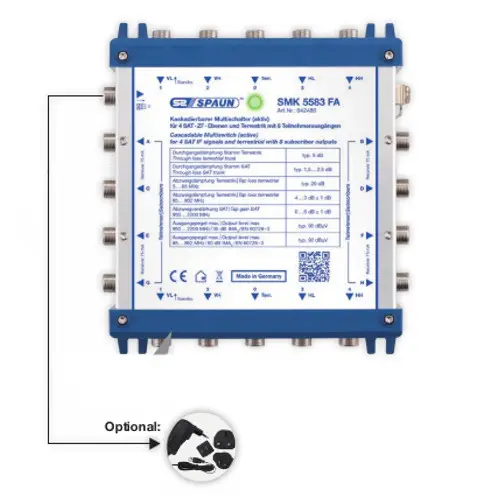

Multiswitch kaskadowy Spaun 5/5 na 8 SMK 5583 FA

Multiswitch kaskadowy aktywny Spaun 5/5 na 8 SMK 5583 FA

Multiswitch kaskadowy to urządzenie pozwalające swobodnie skalować wielkość sieci poprzez dokładanie kolejnych urządzeń. Poszczególne multiswitche łączy się ze sobą szeregowo poprzez doprowadzenie sygnałów z wyjść przelotowych. Jeśli nie przewiduje się dalszej rozbudowy instalacji, ostatnim urządzeniem w kaskadzie jest multiswitch końcowy. Sygnały z wyjść odgałęźnych są z kolei doprowadzane do gniazd końcowych, abonentów. Multiswitche kaskadowe mogą być umieszczane na różnych piętrach budynku, co pozwala znacznie skrócić odległość od wyjścia multiswitcha do tunera satelitarnego. Również w przypadku ewentualnej awarii, multiswitch kaskadowy może szybko zostać wypięty z instalacji i zastąpiony sprawnym urządzeniem, przez co czas awarii i jej naprawy ograniczony jest do niezbędnego minimum.

Najważniejsze cechy multiswitcha kaskadowego Spaun:

- Wzmocnione sygnały IF SAT.
- Wzmocnione sygnały naziemne (85… 862 MHz).
- Pasywne pasmo zwrotne (5… 65 MHz).
- Wybór polaryzacji SAT IF jest kontrolowany przez zdalne napięcie, <14V Vert. 16V Hor.>
- Urządzenie posiada gniazdo DC do zdalnego zasilania, jeśli wzmacniacz startowy nie zapewniałby zdalnego napięcia zasilania.
- Sygnalizacja zasilania LED.
- Zasilanie anteny naziemnej (18V / 90mA), z zasilacz lub wzmacniacza w instalacji zbiorczej

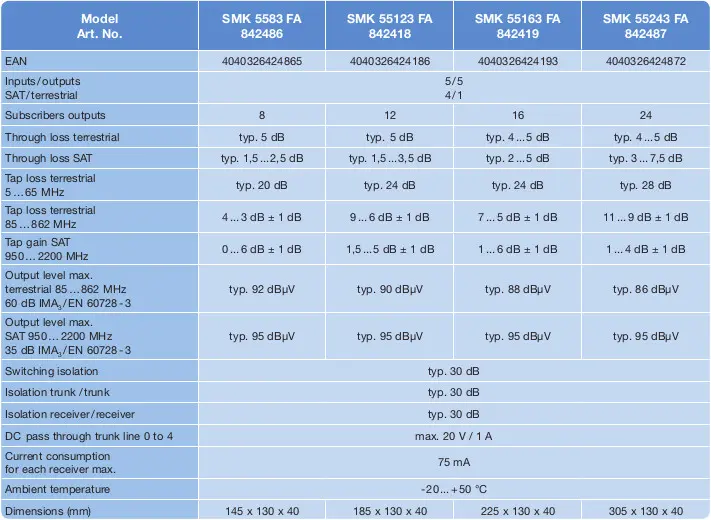

Specyfikacja multiswitchy kaskadowych Spaun:

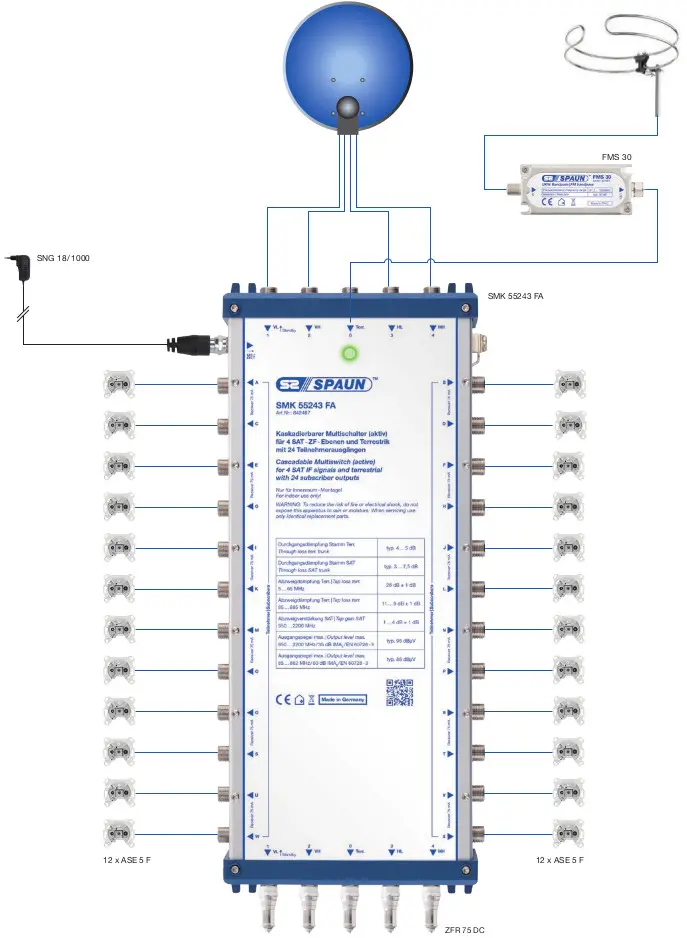

Przykład zastosowania multiswitcha kaskadowego Spaun:
