Opis produktu

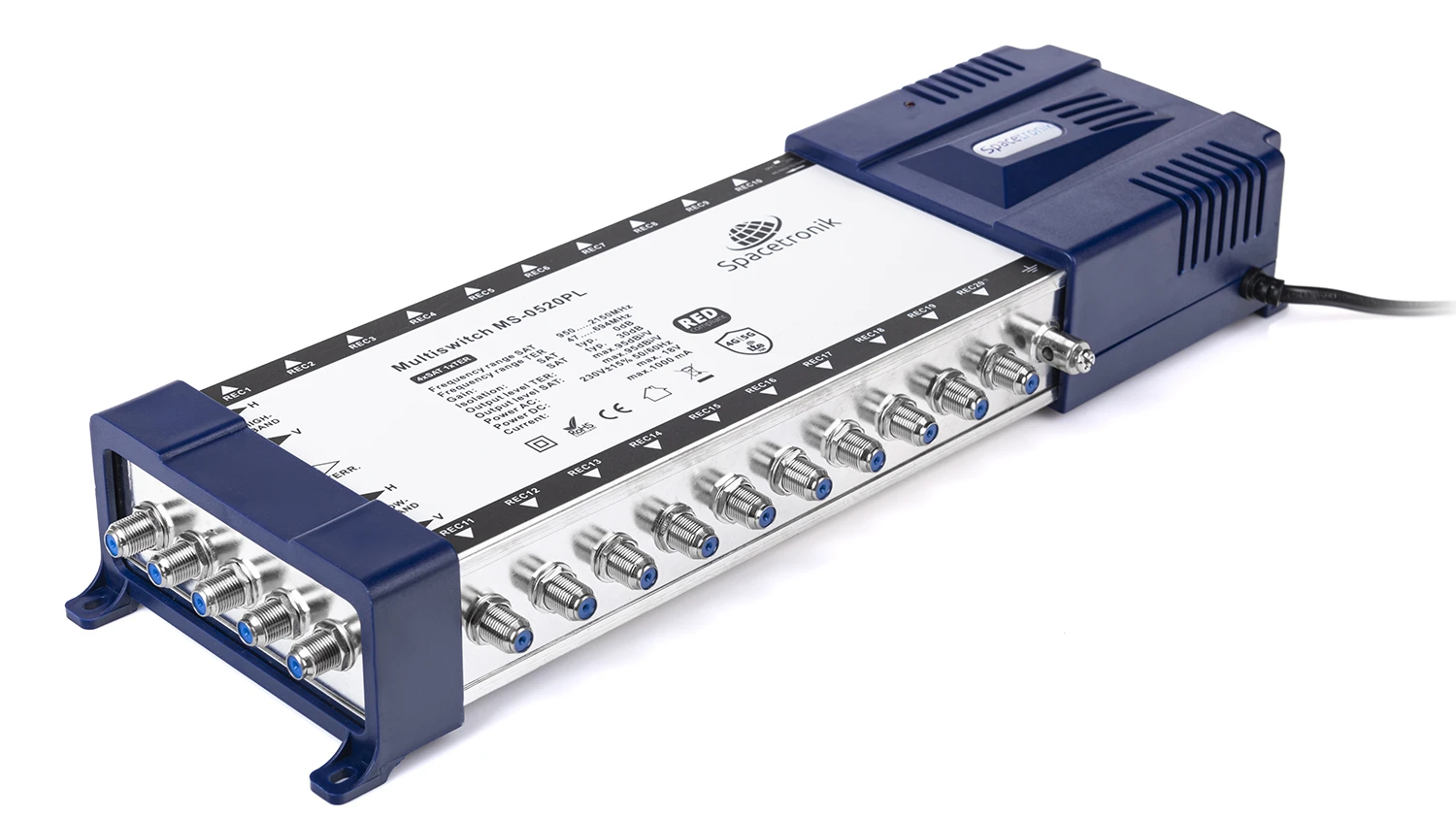

Multiswitch końcowy 5/20 Spacetronik Pro Series MS-0520PL LTE
Multiswitch Pro Series 5/20 z 4 wejściami SAT + 1 wejściem antenowym TV naziemnej, pozwoli na rozdzielenie sygnału z satelity do 20 użytkowników końcowych. Multiswitch posiada wbudowany wysokiej klasy zasilacz, umożliwiający stabilną pracę urządzenia. Obudowa oraz uchwyty wykonane z materiałów najwyższej jakości. Multiswitch do użytku wewnętrznego, przeznaczony do budowy instalacji antenowej systemu telewizji satelitarnej i naziemnej. Do prawidłowej pracy zaleca się podłączenie konwertera Quattro podający sygnał z czterch częstotliwości, który doprowadzamy do odpowiednich wejść mutiswitcha, a do wejścia naziemnego, oznaczonego jako TERR. wprowadzamy zsumowany sygnał z TV naziemnej i radiowej. Przy takim połączeniu na każdym wyjściu z multiswitcha wyprowadzony jest sygnał zarówno satelitarny, jak i naziemny. Całość instalacji należy zakończyć gniazdem końcowym R-TV-SAT. Przy podłączeniu konwertera typu Quattro do poszczególnych wejść w multiswitchu należy zwrócić uwagę na odpowiednie przyporządkowanie złącz LOW BAND i HIGH BAND oraz polaryzacji H (poziomej — horyzontalnej) i V (pionowej — wertykalnej) do wyjść z samego konwertera — multiswitche Spacetronik, jak i sprzedawane przez nas LNB posiadają prawidłowo oznaczone wejścia. Do multiswitcha możliwe jest podłączenie wielu odbiorników satelitarnych i naziemnych. Urządzenie automatycznie dopasowuje rodzaj sygnału, jaki będzie przekazywany do danego odbiornika.
Dlaczego Multiswitch Spacetronik Pro Series?
Produkując multiswitche Spacetronik postanowiliśmy nie oszczędzać kilku dolarów. Dlatego też zastosowaliśmy w urządzeniu stabilny zasilacz zapewniający długotrwałą pracę oraz możliwość zasilania toru DVB-T/T2/FM/R (multiswitche końcowe). Wykorzystaliśmy najwyższej jakości potencjometry, które sprawiają, iż multiswitche mają bardzo dobre parametry pracy, przydatne jest to do stabilnego i długotrwałego działania, a także zapewnia stabilny sygnał i szybkie przełączanie kanałów w gorzej wykonanych instalacjach, m.in. na złym okablowaniu, za małej antenie SAT, źle wykonanej instalacji anteny naziemnej.
Gdzie zamontować multiswitch Spacetronik?
Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:
- lokalizacji z dala od wpływu warunków atmosferycznych
- zabezpieczenia przed dostępem osób postronnych
- odpowiedniej wentylacji

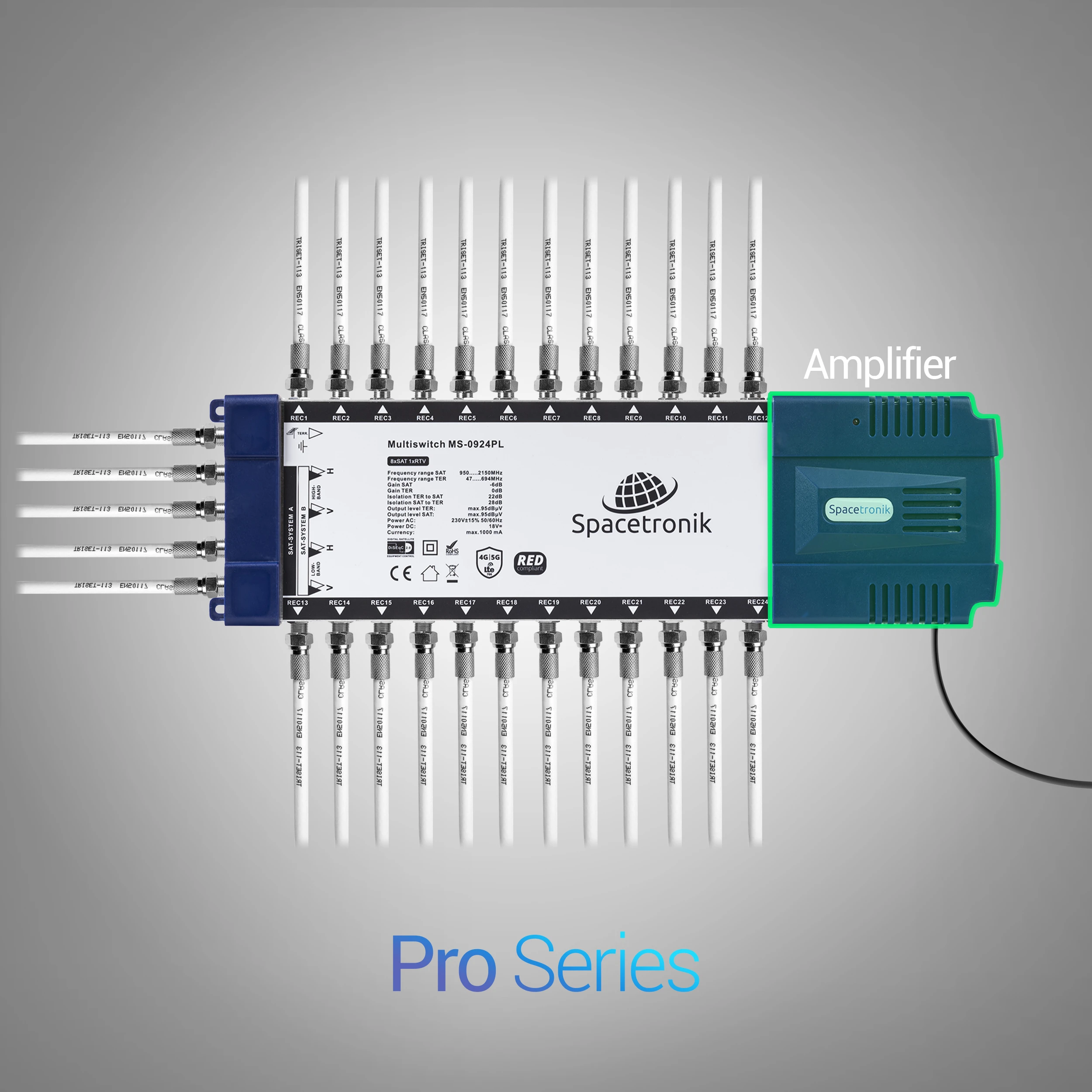

Schemat instalacji

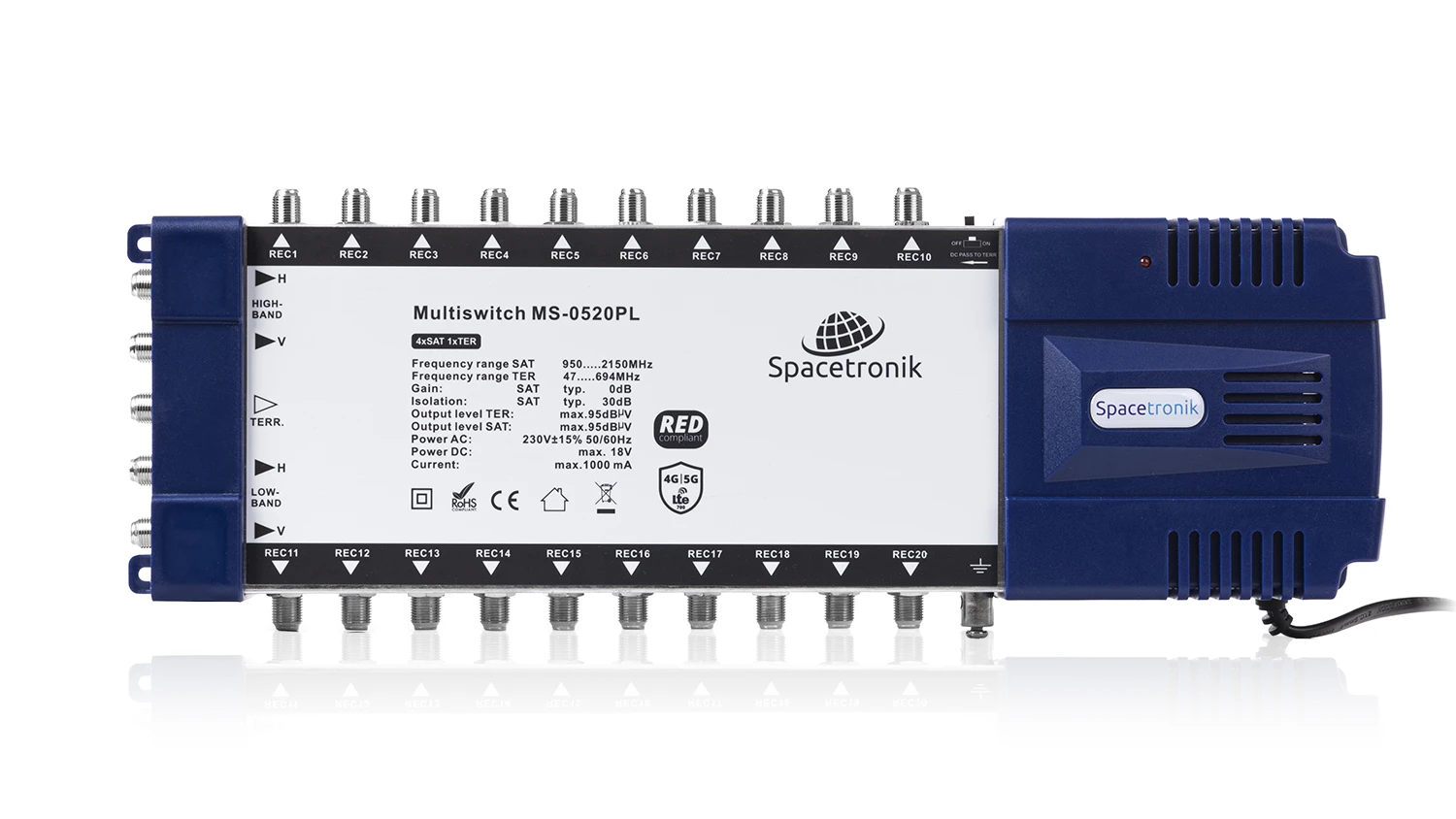

Instalacja multiswitcha Spacetronik wersji PRO Series jest banalnie prosta. Po lewej stronie multiswitcha możemy znaleźć 4 wejścia sygnału satelitarnego orz 1 wejście Terriestal. Po prawej stronie znajduje się wysokiej jakości zasilacz, który wystarczy podłączyć do źródla zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego — SAT + DVB-T/T2
Co można podłączyć do multiswitch'a?
- jedno wejście sygnału z konwertera SAT Quattro
- jedno wejście sygnału naziemnego DVB-T/T2
- 4 wyjścia sygnału zsumowanego SAT+DVB-T/T2
UWAGA! Zdjęcie poglądowe
Specyfikacja techniczna multiswitcha 5/20
Liczba wejść: 4 SAT, 1 TERLiczba wyjść: 20
Złącza: F żeńskie
Zakres częstotliwości SAT: 950-2150MHz
Zakres częstotliwości TER: 47-694MHz
Zysk SAT: 0 do 5dB
Zysk TER: 2 do 6dB
Izolacja TER do SAT: 30dB
Izolacja SAT do TER: 28dB
Izolacja separacji polaryzacji H/V: 25dB
Izolacja out - out TER: 22dB
Izolacja out - out SAT: 35dB
Tłumienie odbić SAT wejście: 10dB
Tłumienie odbić SAT wyjście: 7dB
Tłumienie odbić TER wejście: 10dB
Tłumienie odbić TER wyjście: 8dB
Poziom wyjściowy SAT(IMD3 - 35dB): 100dBµV
Poziom wyjściowy TER(IMD3 - 60dB): 86dBµV
Impedancja wejścia / wyjścia: 75Ohm
Wbudowany zasilacz
Produktmerkmale
-
Ilość wyjść
20
-
Ilość wejść
5x (1SAT + DVB-T)
-
Leistung
Zasilacz wbudowany
-
Gwarancja
3 lata
-
Kolejność kaskady
Multiswitch końcowy
-
Cechy dodatkowe
Zasilanie do DVB-T
Wbudowany filtr LTE
